你真的了解什么是电化学氧分析仪吗?

发布时间:2020-10-23      点击次数:212
  电化学氧分析仪是气体检测仪的一大分类,这是因为电化学氧分析仪的作用非常大,成员也比较多,在日常生产生活中经常会使用到的电化学式气体检测仪相当一部分的可燃性的、有毒有害气体都有电化学活性,可以被电化学氧化或者还原。利用这些反应,可以分辨气体成份、检测气体浓度。

  电化学氧分析仪可以检测多种气体中从100%到0.1ppm以下的氧气浓度。仪表由微处理器控制,提供优质多样的功能。使用一个大的多位自动换档显示的LCD显示检测到的浓度以及用户可调节的报警及模拟输出设定参数。可编程模拟输出提供了一种容易的记录结果(必要时)的方式。每路报警都提供一套断电转换触头。可把报警浓度设定为仪表量程内的任意值。

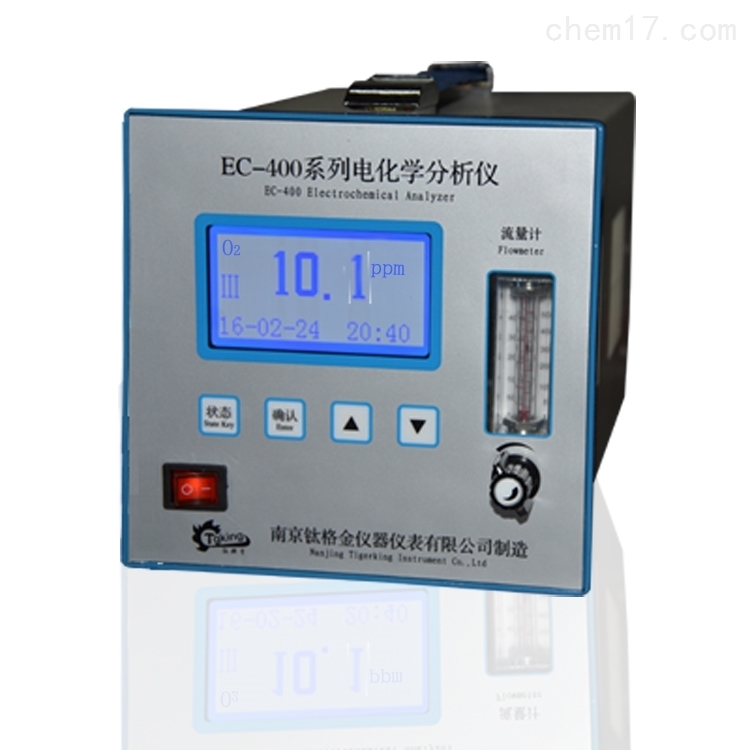

电化学氧分析仪



  电化学氧分析仪传感器的电路设计概述:

  首先,无论是3引脚还是4引脚的电化学传感器,其中2个引脚必然是对电极(Cnt)和参比电极(Ref),由于电化学传感器需要稳定的参考电压,这里便需要制作一个恒定位仪电路使得两个电极的电势差恒定,保证传感器能够正常工作。

  其次,在上述条件下,传感器工作电极(Sens)会输出一个微弱电流,经过电流转电压电路,使电流信号转换成电压信号,再经过一个滤波器,滤除无用的交流干扰信号,得到稳定的电压值。

  后调节放大倍数,将电压变化范围限定在0-3.3V的范围内,就可以送入到单片机进行AD采集。
